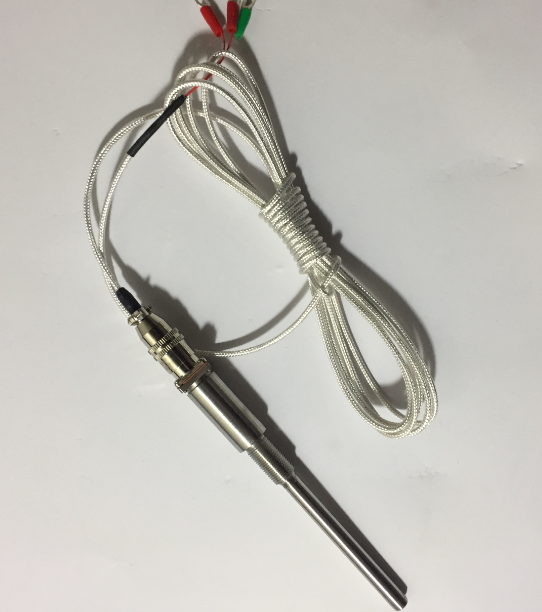

熱電阻測溫系統一般由熱電阻、銜接導線和顯示儀表等構成。從熱電阻的測溫原理我們可以知道，被測溫度的改變是直接通過熱電阻阻值的改變來測量的，因而，熱電阻體的引出線等各種線電阻的改變會給溫度測量帶來影響，導致銜接導線電阻的改變主要有:導線長度的改變,導線接頭處接觸電阻的改變,重接線導致的電阻改變,還有環境溫度的改變以及測量線路中寄生電勢等。
熱電阻的接線方法有下面3種：
◆2線制熱電阻配線簡單，但要帶進引線電阻的附加誤差。因而不適用制造A級精度的熱電阻，且在使用時引線及導線都不宜過長。
◆3線制能夠消除引線電阻的影響，測量精度高于2線制。作為過程檢測元件，其使用***廣。
◆4線制不僅能夠消除引線電阻的影響，而且在銜接導線阻值相同時，還能夠消除該電阻的影響。在高精度測量時，要采用4線制。
